【BIM大赛获奖案例】中山大学项目

上海市第三届BIM技术应用创新大赛

项目案例奖房建类一等奖

中山大学·深圳建设工程项目规划总用地144.82公顷,总建筑面积约129万平方米,投资估算101亿元,包含建筑单体70余栋。校园规划建设主要满足医、理、工、文四大学科群办学基本条件,建成后办学规模可达20000名学生。校区建设着眼于服务国家创新发展战略、粤港澳经济大湾区发展需求,深入促进深圳市开放式、国际化高等教育体系建设,为城市经济社会发展提供强有力的人才保障、智力支持和科技支撑。是深圳市对接广深港澳科技创新走廊、践行北拓战略和建设先行示范区的重要项目。

项目概况

项目地址:深圳市光明区

项目投资性质:政府投资

项目类型:公共建筑

BIM技术应用阶段:全过程

建设单位:深圳市住宅工程管理站

设计单位:华南理工大学建筑设计研究院、香港华艺设计顾问(深圳)有限公司、中国建筑东北设计研究院有限公司、深圳市华阳国际工程设计股份有限公司、深圳市建筑科学研究院股份有限公司、同济大学建筑设计研究院(集团)有限公司等(排名不分先后)

施工单位:中国建筑第八工程局有限公司、上海建工集团股份有限公司、上海宝冶集团有限公司等(排名不分先后)

【BIM大赛获奖案例】中山大学项目

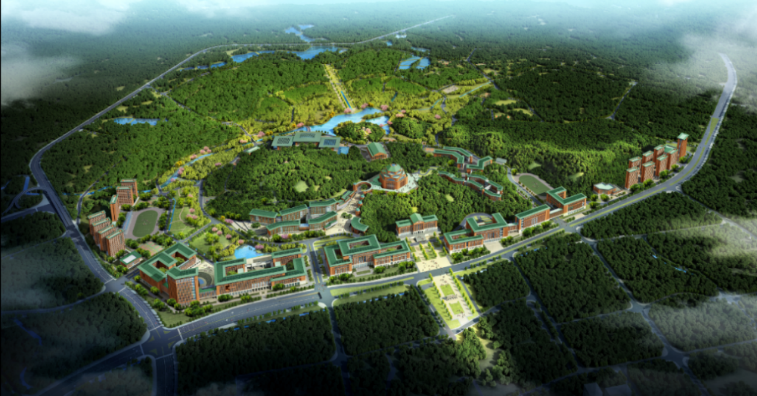

图1 中山大学深圳校区效果图

BIM应用技术亮点

1、校园整体规划设计应用

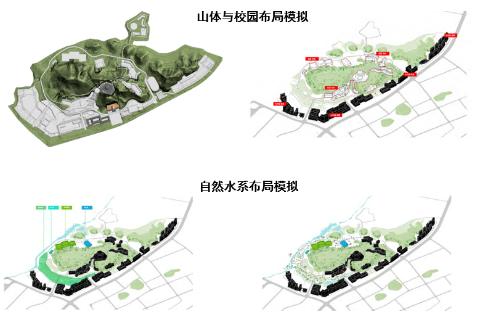

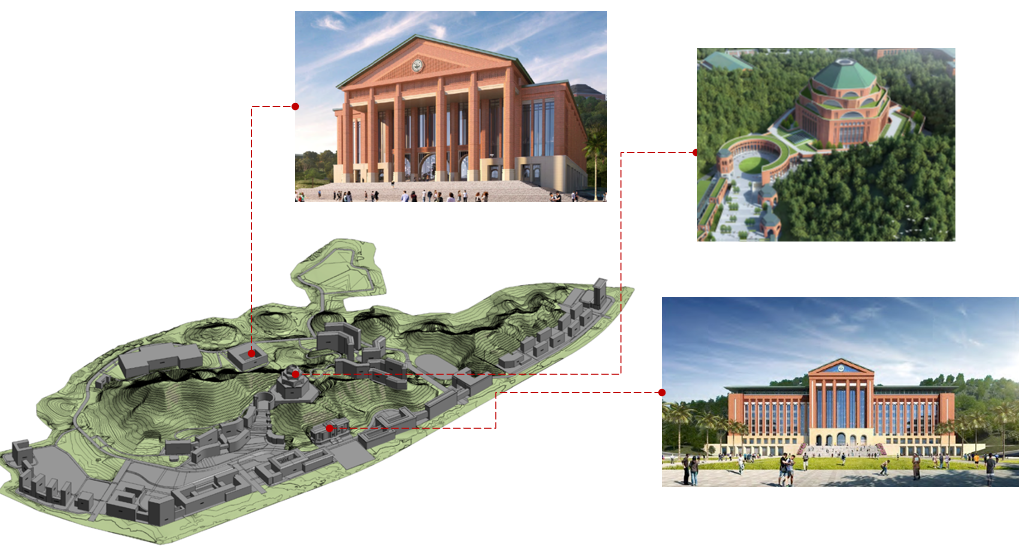

项目总体设计遵循“山、水、礼、学”的建设理念,从这四个角度出发,进行山体与校园布局设计模拟,水系分布模拟,中轴礼仪空间布局、多组团学科交叉布置等设计模拟,提供多套设计方案进行比选。

【BIM大赛获奖案例】中山大学项目

【BIM大赛获奖案例】中山大学项目

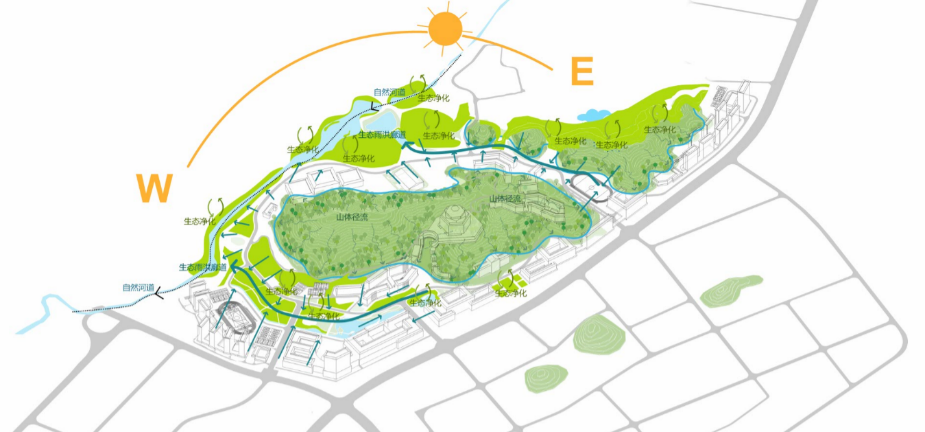

图2 校园整体规划设计模拟

2、“绿色校园”设计

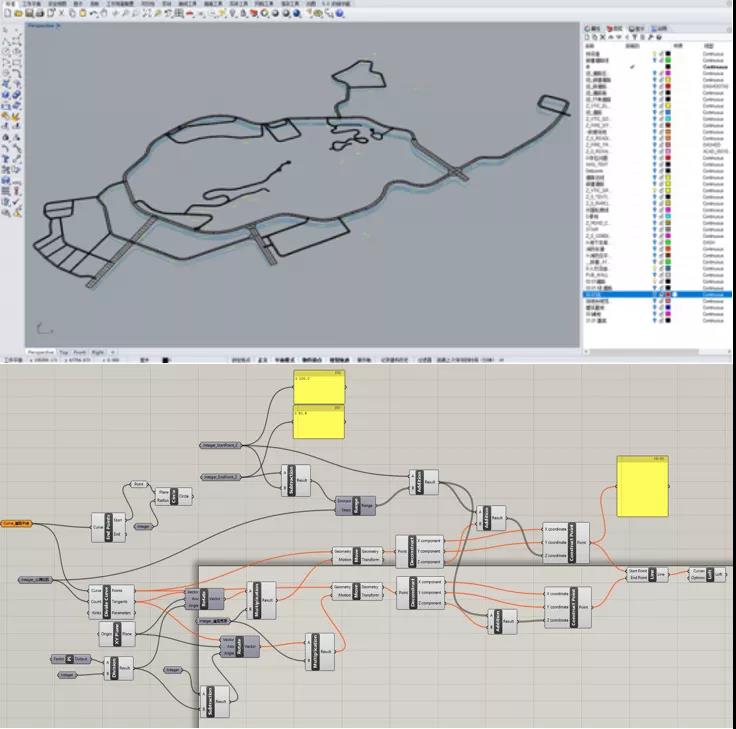

利用Rhino进行设计道路参数化建模,在Revit将道路设计模型与原始地形场地数据链接生成完整的场地数据模型;根据设计方案调整驱动相应三维模型,配合设计分析道路系统,进行步行流线、行车流线,实现绿色交通体系。利用BIM模型配合设计分析各单体区域三维空间关系,并根据设计意图逐步更新分析模型并进行建筑功能及空间划分方案比选;对建筑单体室内外进行光环境、风环境及声环境等绿建模拟分析。

【BIM大赛获奖案例】中山大学项目

【BIM大赛获奖案例】中山大学项目

图3 “绿色校园”设计

3、场地规划应用

采用倾斜摄影技术,还原场地真实环境,利用Navisworks的协同性,进行实际场地、拟建物与规划临设的虚实模拟,实现三者的协调。

【BIM大赛获奖案例】中山大学项目

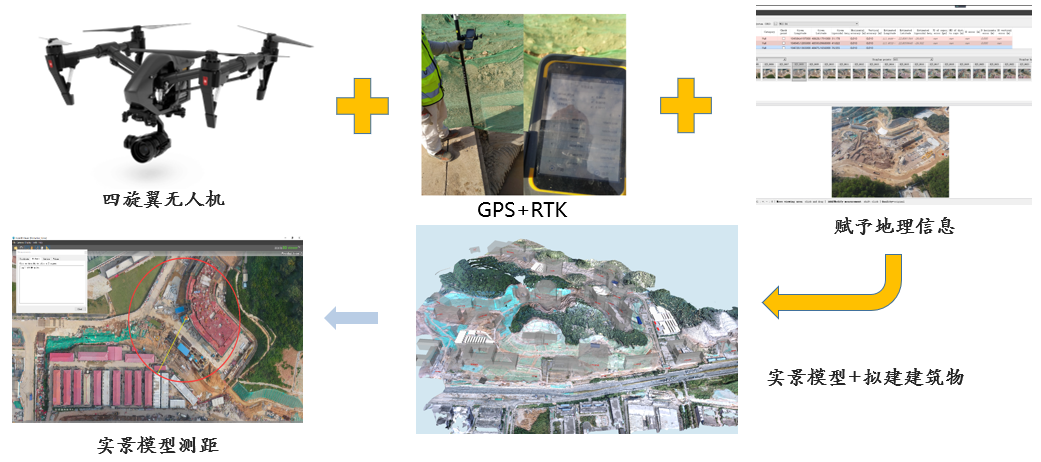

图4 倾斜摄影辅助场地规划

4、方案模拟应用

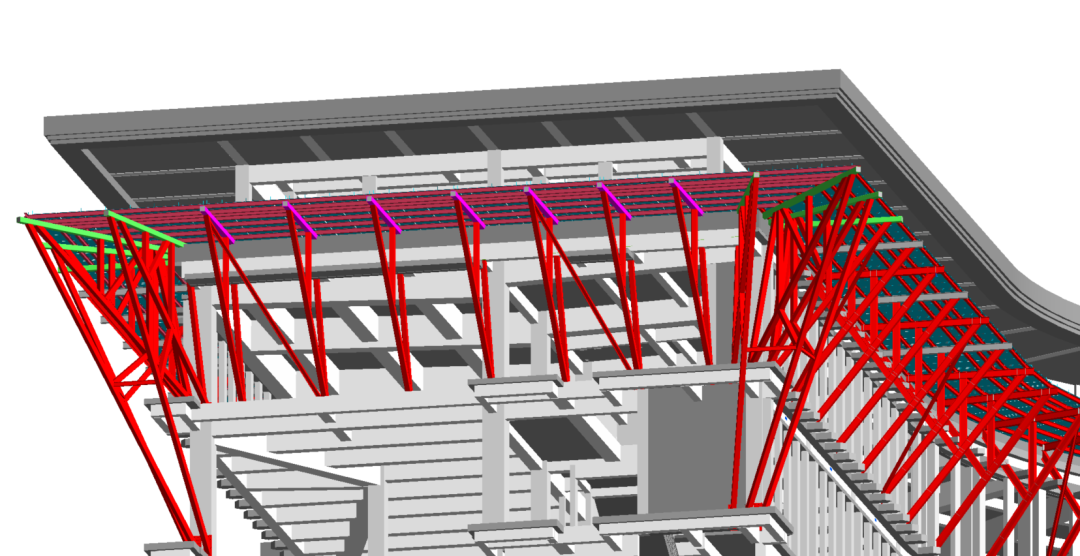

大挑檐施工平台技术方案为例,根据BIM仿真分析,在构架层的下一层设置悬挑工字钢,工字钢上铺设次龙骨,形成悬挑平台,然后在平台上搭设扣件式钢管满堂架,形成模板支撑体系。创建BIM模型后进行施工过程受力分析及安全性验算,最终确定架体形式。

【BIM大赛获奖案例】中山大学项目

【BIM大赛获奖案例】中山大学项目

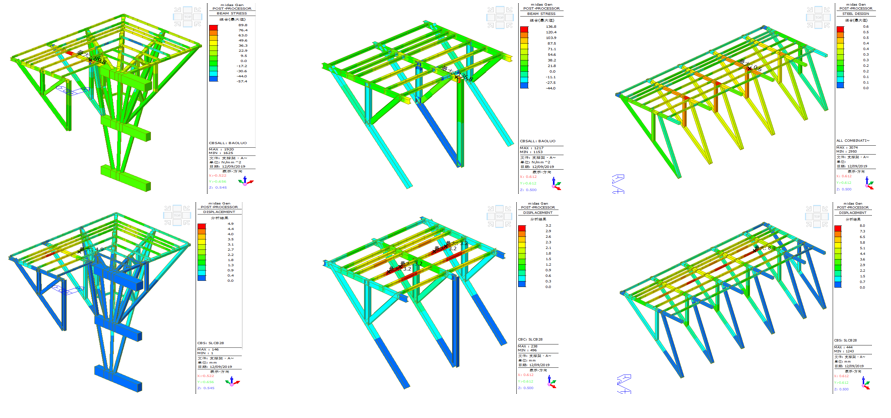

5  “大挑檐施工平台BIM模型及受力验算

5、装配式BIM动画模拟应用

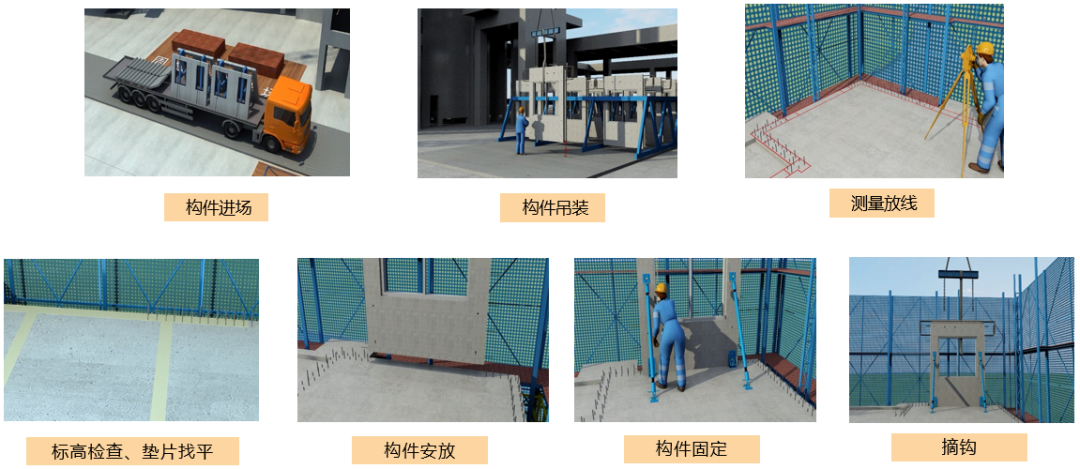

使用BIM技术进行装配式施工技术方案的优化后,利用深化好的装配式分解单元模型,在动画模拟软件中进行施工全过程的虚拟动画预演,形成技术性的指导视频,内容包含RFID芯片追踪过程、生产运输、吊装步骤、安装细节等。

【BIM大赛获奖案例】中山大学项目

图6 施工动画模拟

6、铝模深化及施工方案优化模拟应用

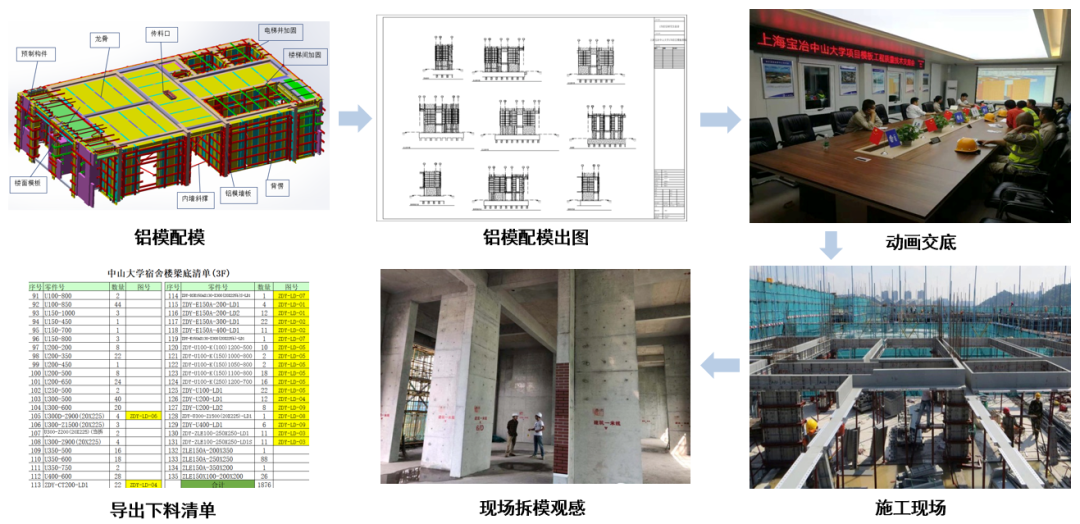

创建铝模BIM模型,并进行优化排版,突出施工工艺,着重优化拼接部位,分解拼接单元,利用模型制作铝模的安装动画演示视频,在指导施工作业中发挥着重要作用。

【BIM大赛获奖案例】中山大学项目

铝模BIM应用流程及成果

7、BIM进度模拟应用

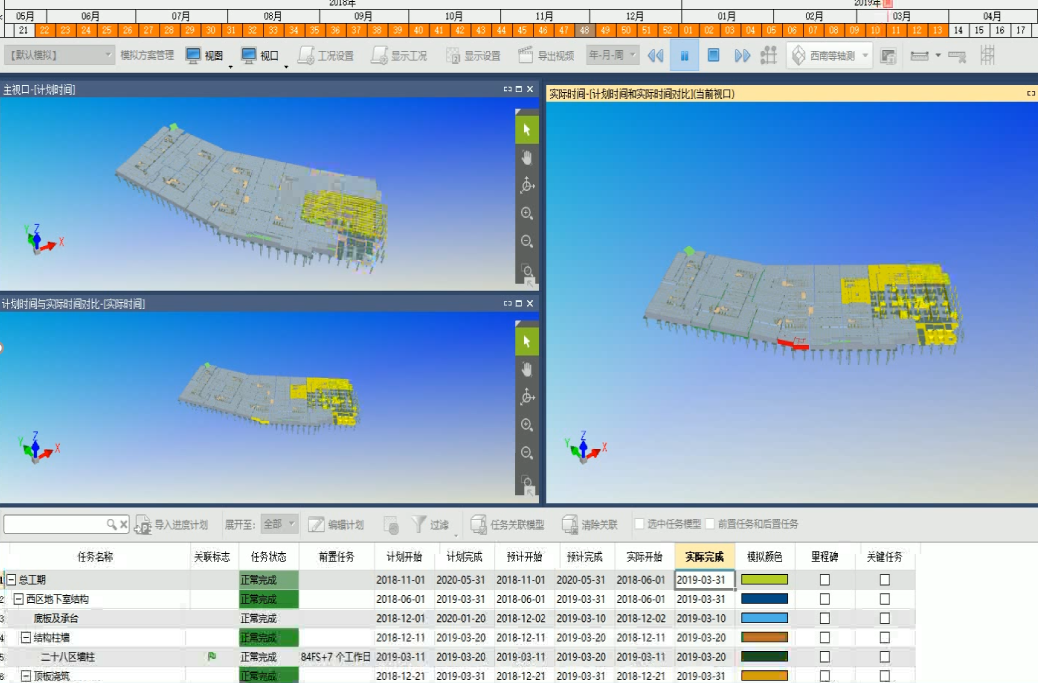

在动态模型中赋予时间信息,关联施工进度计划,将施工过程的每一个工作以可视化形象的建筑构件虚拟建造过程来展现,把控关键施工节点,进行虚拟建造,提前预知问题、解决问题,确保施工连续性,保障施工进度。

【BIM大赛获奖案例】中山大学项目

图8 进度模拟

8、虚拟样板应用

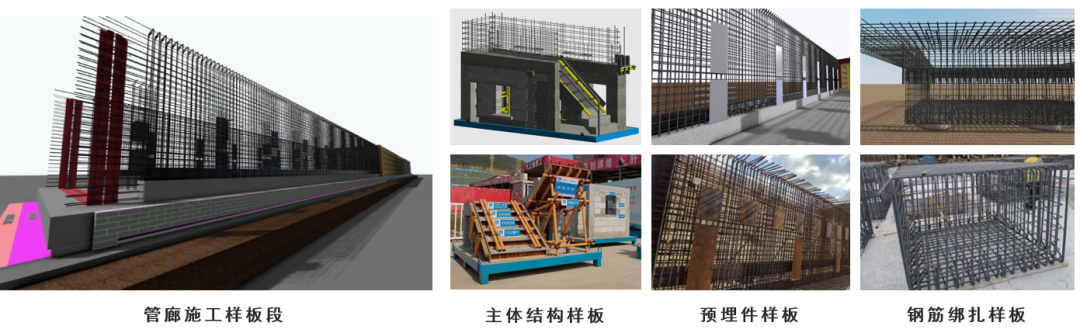

施工过程中严格执行样板引路制度,结合实体样板,设立样板展示区。以首件样板引领,结合BIM虚拟样板,应用在工艺交底中。把控工序,指导现场施工。

【BIM大赛获奖案例】中山大学项目

图9 BIM虚拟样板

9、VR安全教育应用

引进VR施工安全教育系统,以实际建筑施工中的安全体验区为切入点,采用先进的VR技术,对一线管理人员开展VR体验式安全教育活动。

【BIM大赛获奖案例】中山大学项目

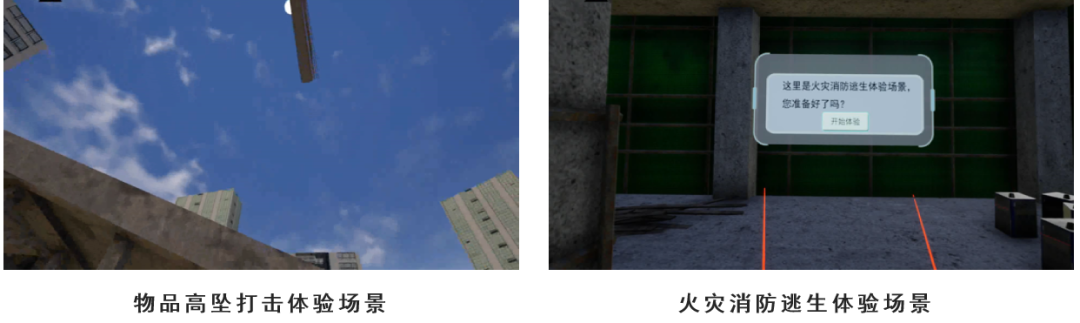

图10 VR安全教育

10、临边防护模拟应用

利用BIM模型开展临边洞口识别,模拟布置防护设施,在高处易坠、施工区域、材料堆场,塔吊周围等危险区域设置防护栏杆、盖板等,避免现场遗漏洞口未做防护的风险,保障人员安全。

【BIM大赛获奖案例】中山大学项目

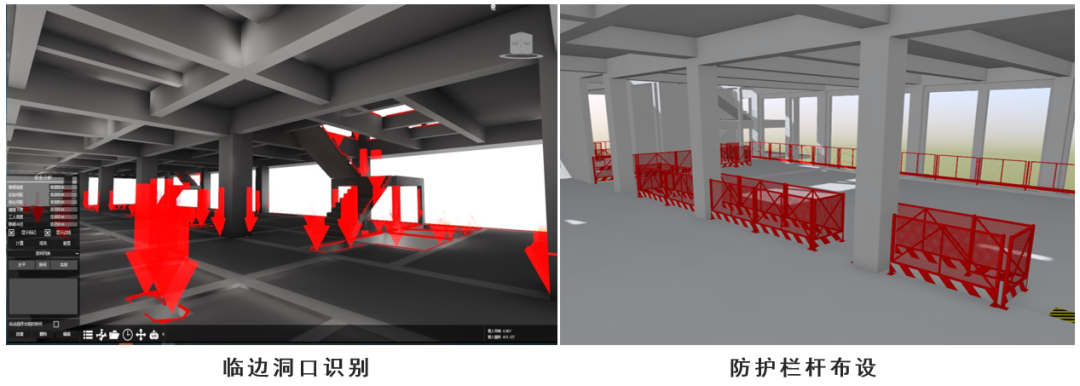

图11 临边洞口识别及防护布设模拟

11、商务管理BIM应用

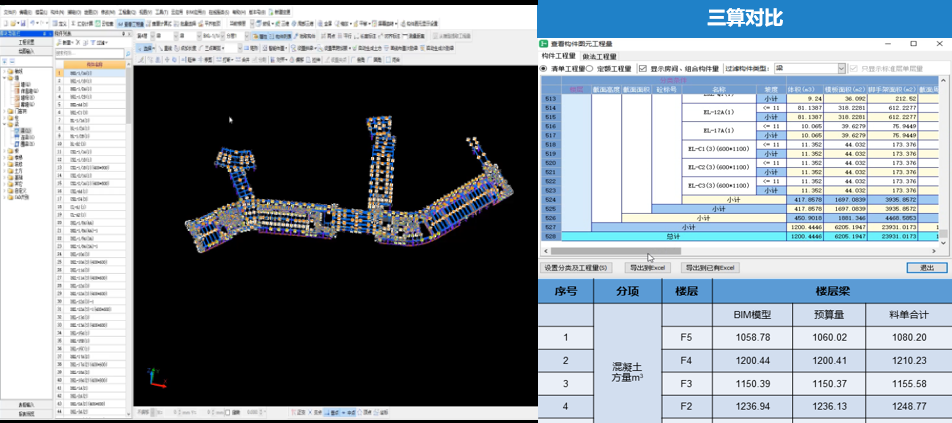

由BIM模型转换为广联达算量模型,形成项目的基本工程量信息模型,在此基础上开展项目的造价管理工作,利用造价软件套入工、料、机地方定额,编制项目概预算文件,进行成本控制等。

【BIM大赛获奖案例】中山大学项目

图12 工程量统计与三算对比

12、BIM协同管理平台

充分利用协同管理平台,并搭配多平台应用,有效开展施工协同工作,最大化体现BIM模型与深化图纸对现场施工、技术复核、施工验收的指导意义,并形成关键技术路线。

【BIM大赛获奖案例】中山大学项目

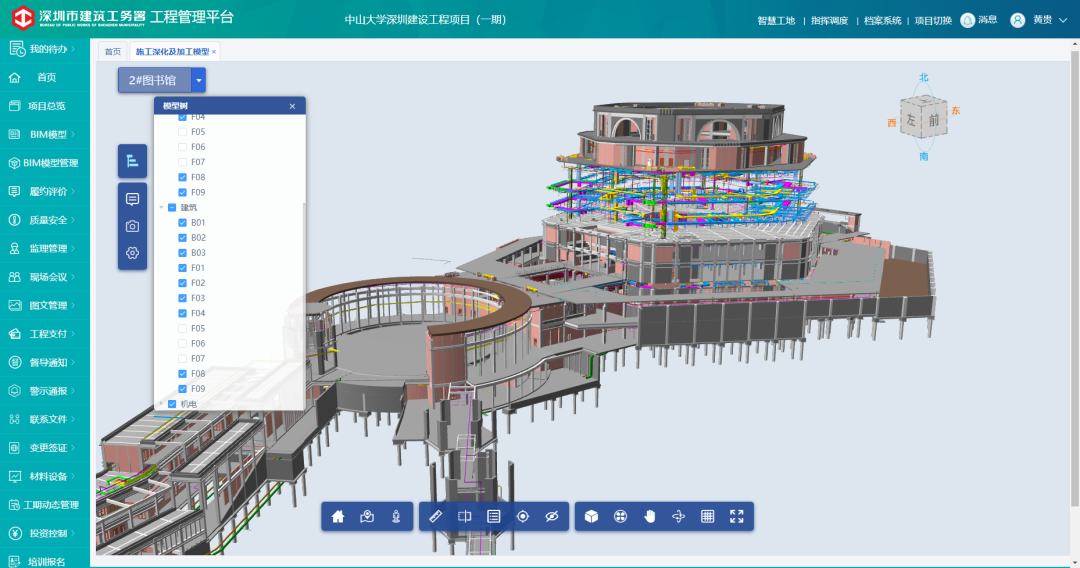

图13 BIM协同管理平台
