【BIM大赛获奖案例】青岛市澳门路小学工程项目

上海市第三届BIM技术应用创新大赛

项目案例奖房建类二等奖

青岛市澳门路小学工程项目位于青岛市市南区澳门路129号,澳门路以北,增城路以西。本项目建设内容主要包括18班新建小学教学楼及配套附属设施。总建筑面积约21303㎡,教学楼地上四层,地下两层,汽车库地下两层。建设过程中,澳门路小学工程摘得全国首个WELL健康建筑中小学认证、三星级绿色建筑设计标识,获得全国首届建筑BIM工程大赛一等成果、创新杯BIM应用大赛二等奖、2020“智建杯中国智慧建造应用大赛施工组银奖、2020年安装行业BIM技术应用成果评价活动行业先进(Ⅲ类)等多项BIM荣誉。项目秉承科技引领、创造价值的理念,致力于将澳门路小学打造成山海之间的创意书院,探求新知的梦想航船。传承上合精神,展现铁军风采,澳门路小学项目为八局四社会形象增光添彩。

项目概况

项目地址:青岛市市南区澳门路以北,增城路以西

项目投资性质:政府投资

项目类型:EPC总承包

BIM技术应用阶段:全过程BIM咨询

建设单位:青岛市房地产事业发展中心

设计单位:上海浦东建筑设计研究院有限公司

施工单位:中建八局第四建设有限公司

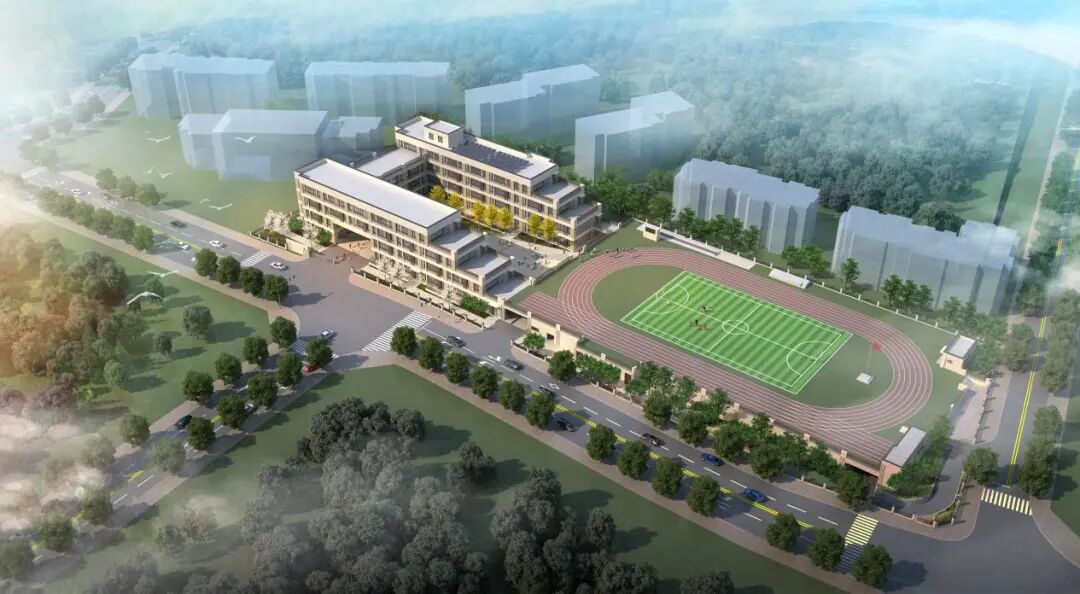

 图1:澳门路小学-效果图

BIM应用技术亮点

1、结构优化

结构形式由混凝土框架结构改为钢框架结构。主体结构除地下室外墙及楼板外均采用钢结构,楼板为钢筋桁架楼承板,免支模。节省混凝土24.8%,减少用量4900m³,节省混凝土成本249万元;主体结构施工工期仅55天,优化工期61天。节约工期成本73.2万元。

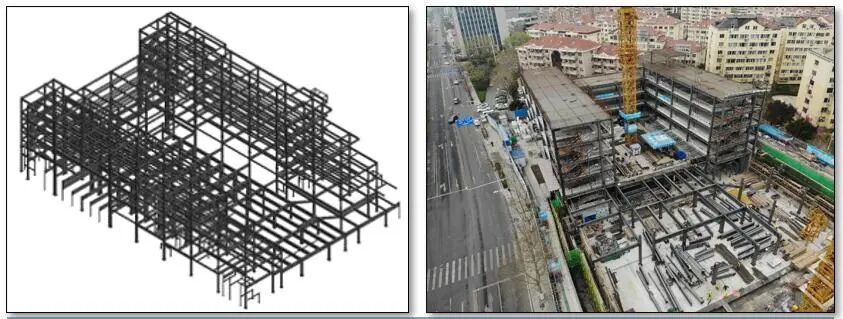

图2-结构优化为钢结构

2、室内外风环境、照明优化

项目通过使用 BIM 模型导入到CFD有限元分析模拟软件 ANSYS Fluent中、另外结合照明模拟软件 DIALux evo 进行室内照度模拟。对室内空调设计的模拟、灯具布置及选型优化计算。通过风环境模拟,根据室内最优的体感风速、体感温度分布及压力感受,对室内空调分布进行优化:将原设计中标准授课教室中的 4台 空调优化为 2台 ,并增加 1台全热交换器 进行新风通风,减少室内温度损耗的同时保证室内空气质量。而通过照度模拟,测算选用瓦数更低的SP140PL1135 灯具,教室课桌面的平均照度、均匀度则符合《GB50034-2013建筑照明设计标准设计》中的规定,减少了能源消耗。

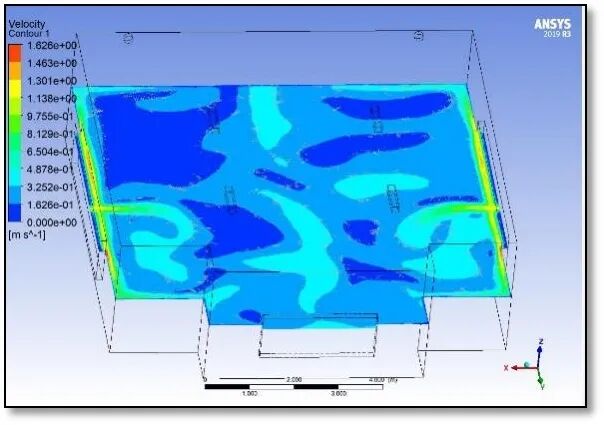

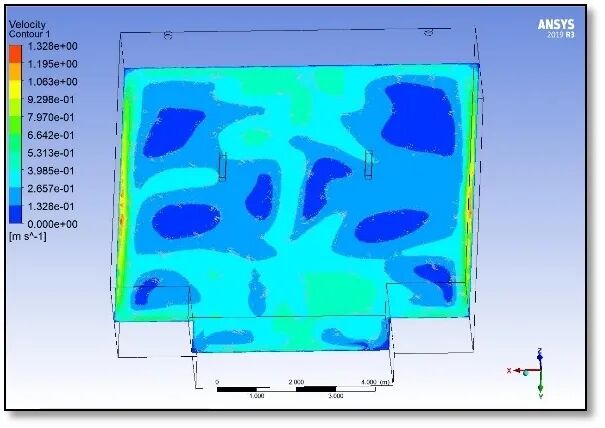

图3-速度云图模拟计算(原设计)


3-速度云图模拟计算(优化后)

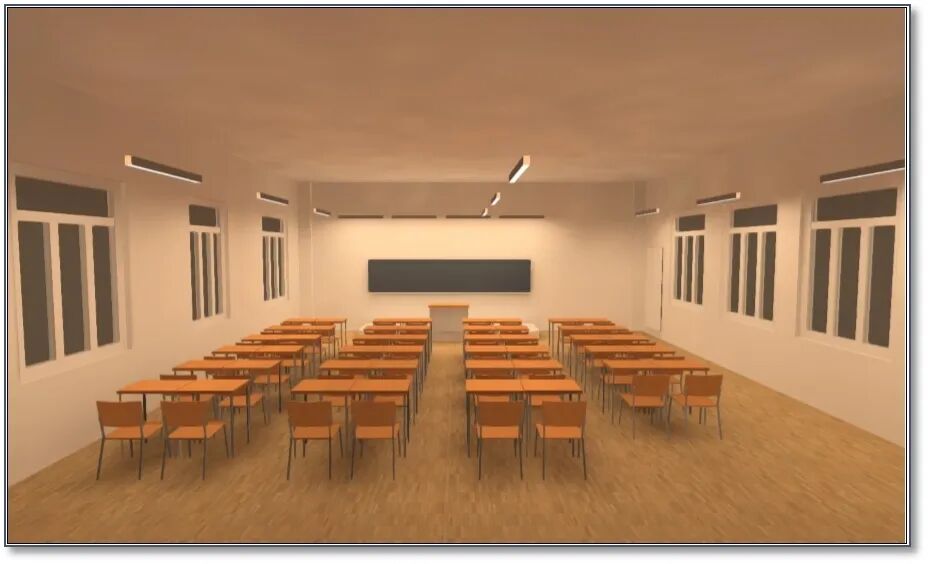

4-灯具照度模拟图

3、模型综合协调应用

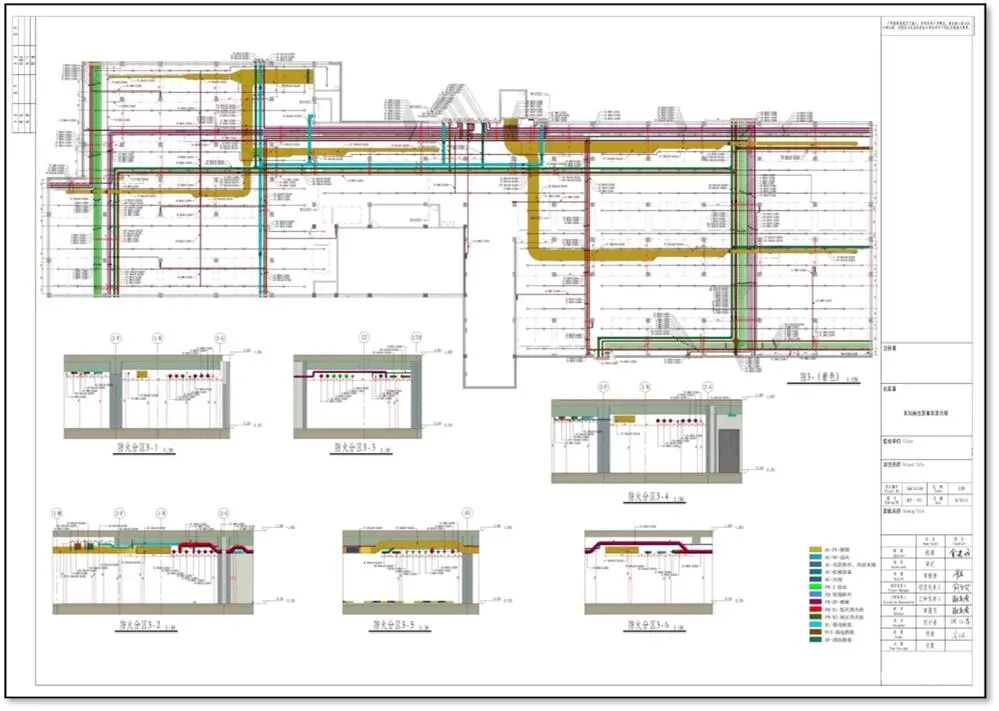

将修改深化后的模型进行出图交底,并使用BIM建立重难点施工方案模型、动画,充分利用信息模型所包含的信息,根据项目施工组织计划方案,对施工顺序进行动态虚拟仿真模拟,优化施工工序,实现可视化交底,增加绿色建筑中对于节能与能源利用、节材与材料资源利用、施工管理等方面的把控,提升项目绿色施工要求。

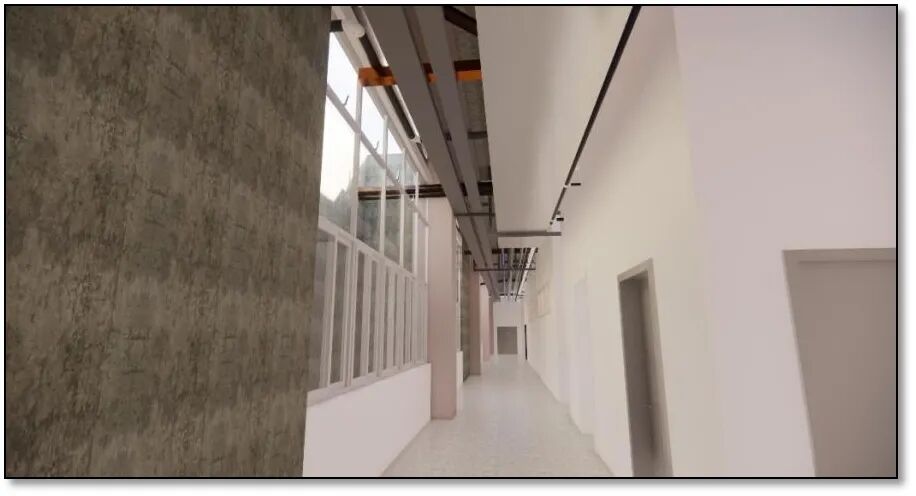

5-走廊复杂施工模拟

4、净空优化

利用三维模型,通过优化设备管线在建筑结构有限空间中的布置,提升项目建成后的空间品质。增加房间净高,提高舒适度,保证通风采光,满足WELL评估v2版中空气 、光 的 2 个先决条件A03/L01 和 3 个优化条件A06/L05/06 。

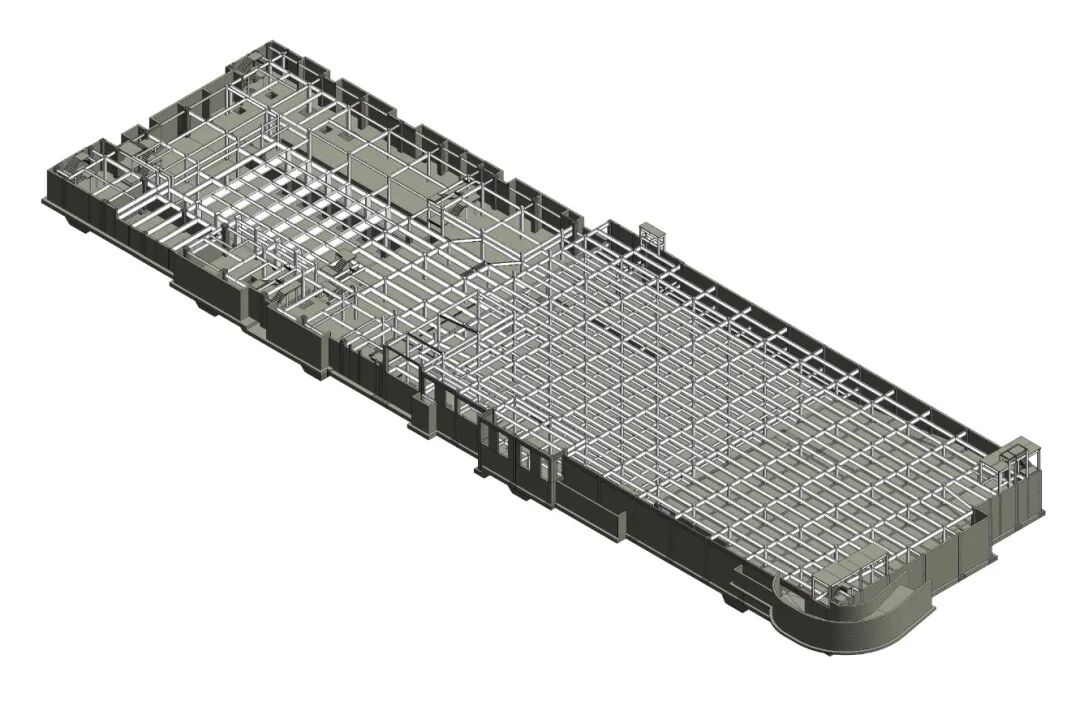

图6-三维模型

5、多平台协同应用

C8BIM协同管理平台、BIM施工工艺平台与智慧工地平台,多平台协同,通过三端一云的应用在设计、施工、物资、安全等多个方面提升总承包管理能力。

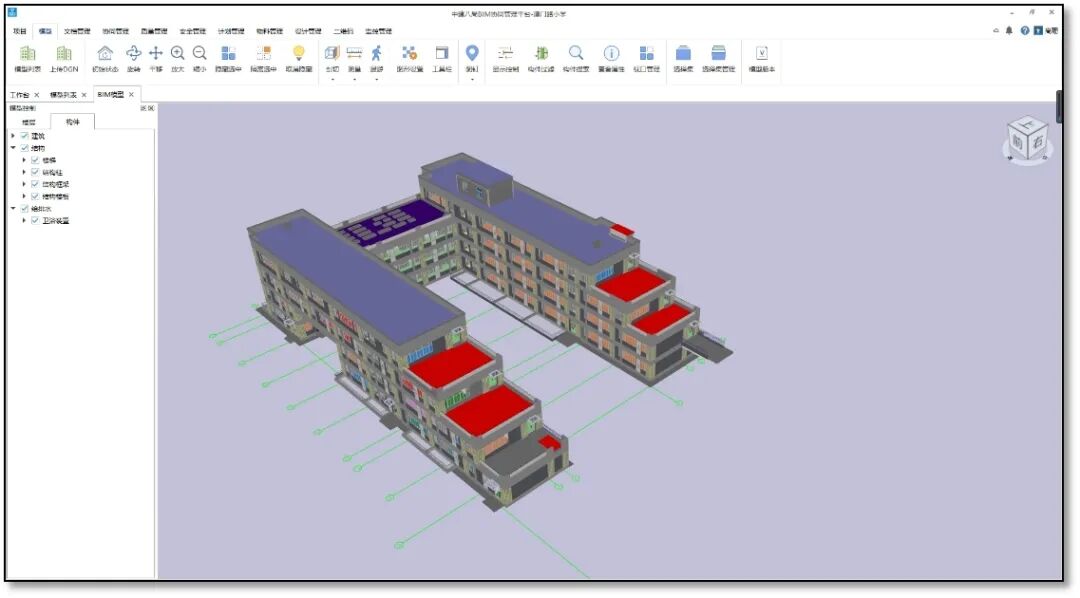

图7-BIM协同管理平台、BIM施工工艺平台

6、交底应用

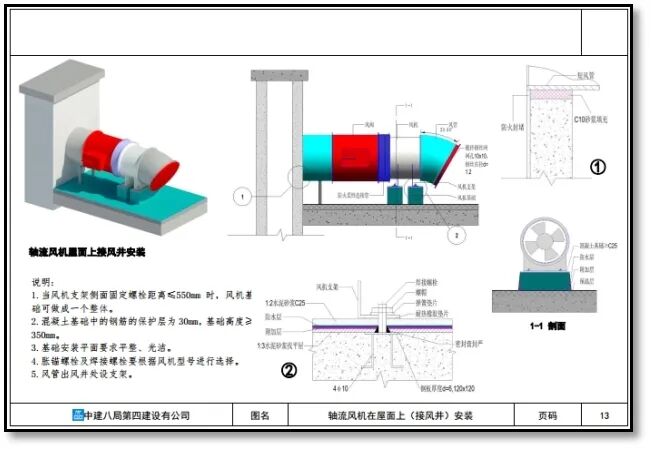

对常用节点进行三维展示方面对工人进行二维码交底,提高交底水平。利用BIM模型,可以在PC端或者移动端对构件进行查看,随时调阅数据,可以进行可视化现场技术交底及施工成果查验,轻量化的意义在于对硬件要求较低,并且移动端可以在现场随时查看。

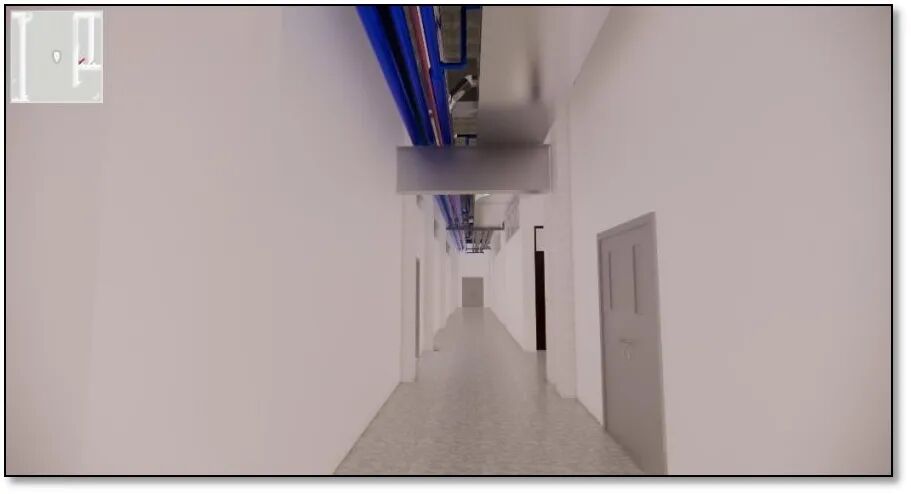

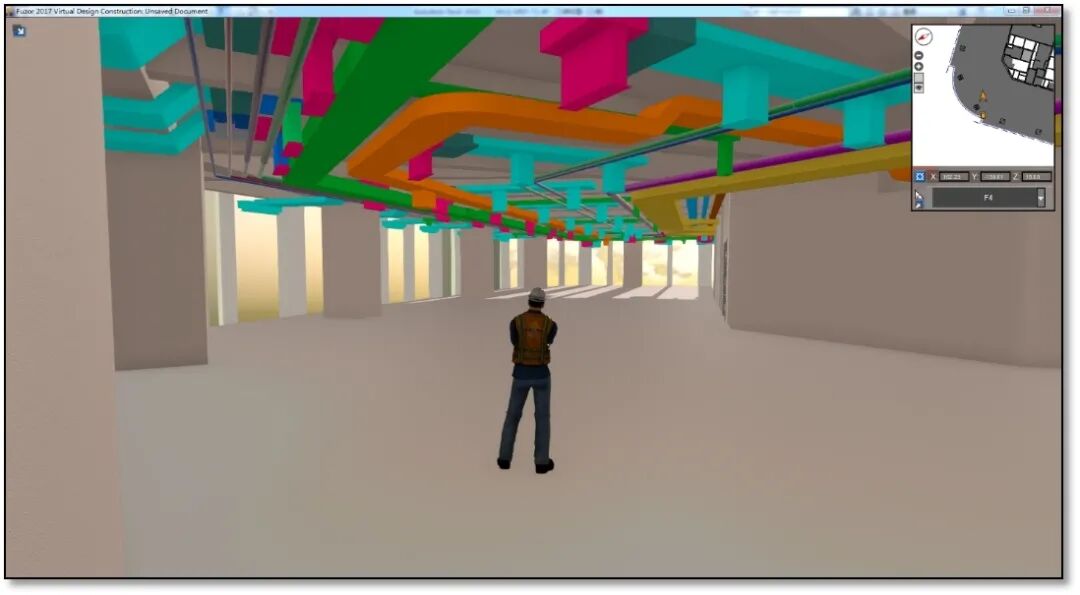

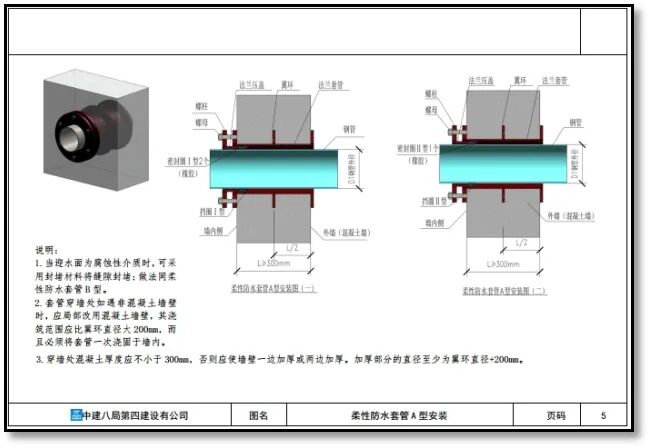

图8-二维码、漫游交底

6、施工场布优化

通过将BIM模型转化的dwg格式文件与疏散模拟软件 Pathfinder 结合,模拟施工现场紧急疏散路线,优化场布与材料堆放位置。通过使用BIM模型转化的dwg格式文件与车辆模拟软件 Vehicle Tracking 结合,模拟施工现场运输线路,与现场场布模型相结合,优化材料堆放位置与施工安排。

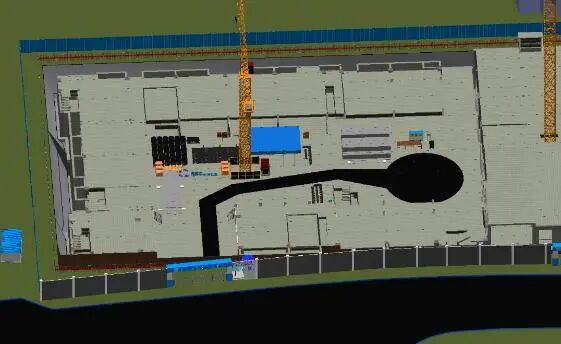

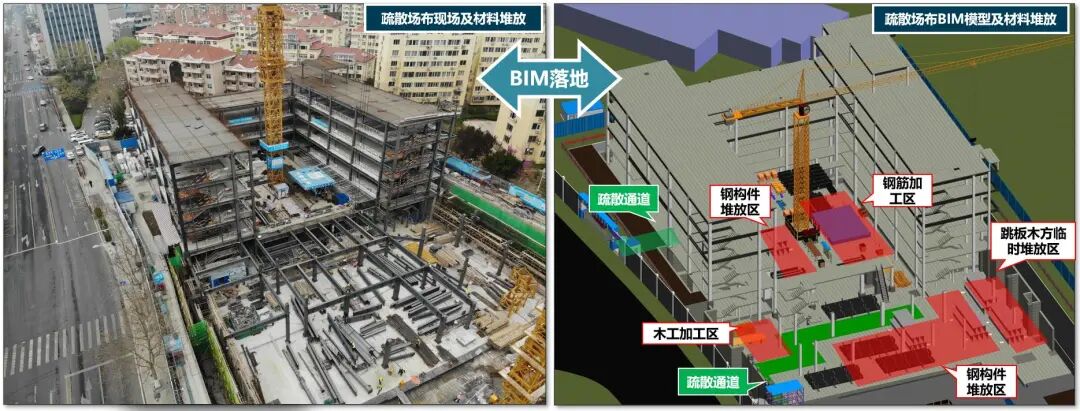

图9-疏散场布及材料堆放现场、BIM模型对比图

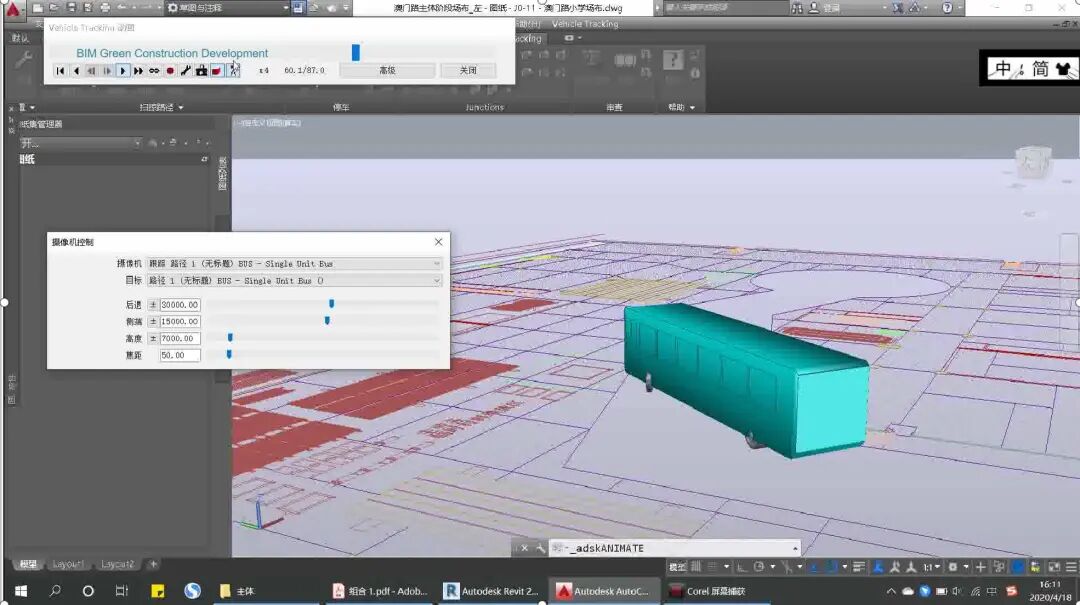

图10-Vehicle Tracking 车辆模拟图
