【试点案例】上海世博会博物馆全生命周期BIM应用

上海世博会博物馆BIM项目是上海首个市财力投资的BIM试点项目,同时也是和国际展览局合作的国际性博物馆。本馆规划选址于上海世博会地区文化博览区15街坊15-02地块,具体范围为北至龙华东路,南至局门路,西至15-01地块,东至蒙自路,规划用地面积约4公顷,容积率不超过1.0,建筑高度不超过40米。世博会博物馆总建筑面积约为46550㎡。该项目是上海市实施BIM技术管理试点样板示范工程。

在世博会博物馆工程项目中开展BIM应用和科研创新课题,目的是在于:通过世博馆项目,创建打造面向建筑全生命周期的BIM三维可视化协同工作平台,实现项目建设全程可视化、精细化管理;通过BIM实施,实现项目的“缩短工期、降低成本、确保质量”的工程目标;通过BIM实施,实现世博会博物馆工程项目的应用示范、科研创新和工程实施相互促进;实现BIM在世博馆项目中出标准、出成果的科研目标。

首先体现在项目管理难度大。本项目坐落于中心城区,施工时间和场地都受限制,且各参与单位达到30多家,业主、施工、设计均不在同一场所办公,项目管理和协调成本较高。

其次体现在技术难度大。本项目中的欢庆之云建筑造型独特,为空间三维扭曲网壳结构,杆件和节点数量多、形式多样,造成设计深化难度大;同时杆件为箱型,截面切割变化无统一规格,造成加工难度大;结构整体跨度大、单件吨位轻、杆件、节点、焊缝较多,造成施工难度大。

综上所述,结合本项目的实际需求,采用基于BIM技术的协同平台来解决项目管理中的难题,提高效率。同时利用专业BIM工具软件进行建模和性能化分析,提高设计和施工效率,以解决攻克技术难题。


项目概况


项目地址:蒙自路818号


建设类型:新建项目,发改委专项


项目类型:文化建筑


建设单位:上海世博会博物馆


设计单位:华建集团华东建筑设计研究总院

上海世博会博物馆全生命周期BIM应用



上海世博会博物馆全生命周期BIM应用

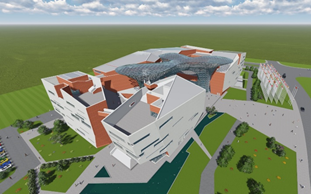

项目效果图


BIM技术应用亮点


1、设计方面主要解决大量的净高问题,通过管线综合,BIM团队与设计人员的拍图例会,不断的沟通,减少了大量设计过程中的疏漏,解决设计错漏碰缺700多处。


2、钢结构深化设计方面,主要针对云厅钢结构(复杂的异性曲面)进行三维深化,3000多个不同节点深化后通过三维方式展现出来并出具二维图纸指导施工,节省钢结构吨位约8%,一般杆件数量减少5%,铸钢件减少87%。


3、算量方面,目前主要针对地下土建部分进行算量,主要包括混凝土及模板数量,通过三维模型的算量结果和实际投资监理的人工算量相比,误差大多在5%以内,可以说三维算量结果具有一定的参考价值,部分异常值如框架柱模板面积是由于劲性柱里面含有钢板,计算模板时将钢板所占面积也计算在内,属于建模技术问题,可后期进行处理,在初次建模的时候应尽量规避。


4、协同平台中数据文档5002个,累计数据约30G,在线用户132个,显著提高了项目管理的信息化水平。

上海世博会博物馆全生命周期BIM应用


上海世博会博物馆全生命周期BIM应用上海世博会博物馆全生命周期BIM应用
