【BIM大赛获奖案例】浦东美术馆

上海市第三届BIM技术应用创新大赛

项目案例奖房建类二等奖

浦东美术馆位于浦东新区滨江大道2777号,总建筑面积约40590平方米,建筑地下2层、地上4层。浦东美术馆是陆家嘴江岸景观的延续,它如同一块白璧矗立在黄浦江畔。其场馆功能定位以举办传统和现代艺术作品展览为主,辅以收藏、鉴赏、创作、公众艺术教育、国际国内艺术学术交流、文化旅游休闲等,并采用12m6m超高双层大玻璃”+LED屏系统的大胆设计,从而形成人文化、创意化、多元功能整合的城市活力体系架构。

项目概况

项目地址:上海市浦东新区滨江大道2777

项目投资性质:国有企业投资

项目类型:文化类公共建筑

BIM技术应用阶段:设计阶段、施工阶段

建设单位:上海陆家嘴(集团)有限公司

设计单位:让▪努维尔事务、同济大学建筑设计研究院(集团)有限公司

施工单位:上海建工一建集团有限公司

咨询单位:上海慧之建建设顾问有限公司

【BIM大赛获奖案例】浦东美术馆

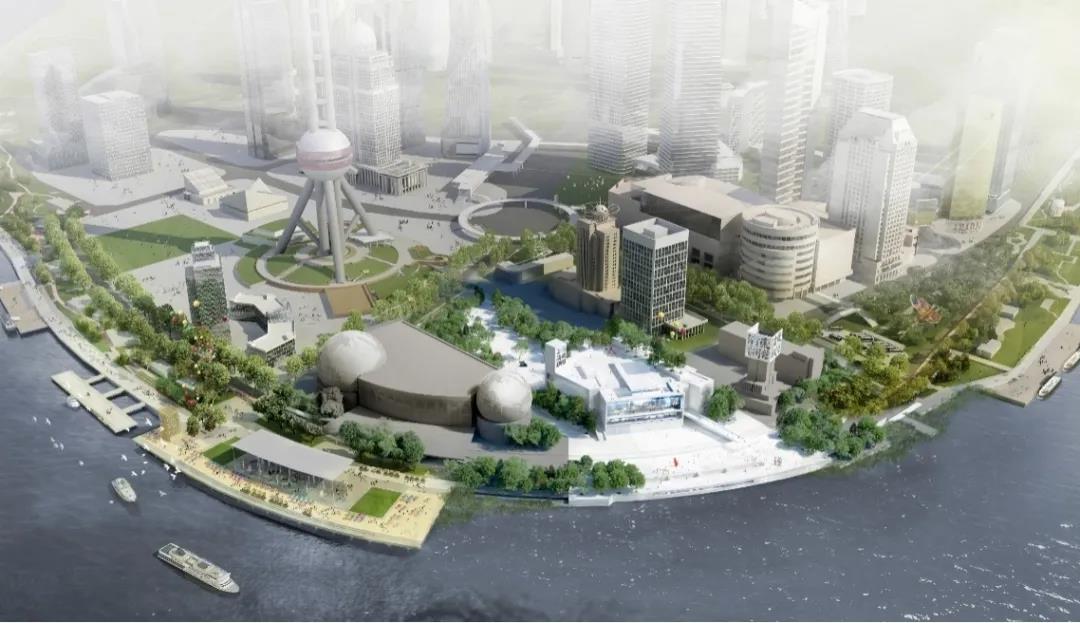

图一 浦东美术馆效果图

BIM应用技术亮点

1、BIM半正向设计模式

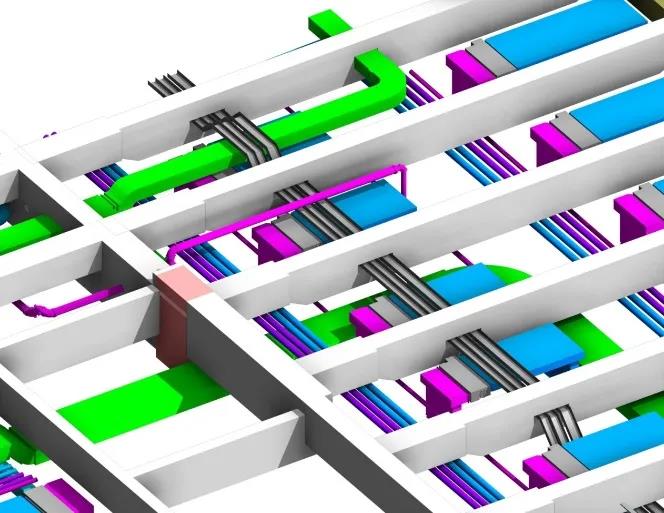

BIM团队与设计团队在协作方式上展开创新,在施工图后期阶段,BIM建模前置于设计图纸,对复杂空间的把握更加准确,有效推进项目运转,在工作流中形成了局部的BIM半正向化,提高了深化效率,缩短了设计周期。为避免国内许多早期展览馆在后期升级过程中遇到的管线预留位置不足导致管线沿墙甚至沿地布置的情况,该项目大部分的机电管线均穿梁而过,保证了室内空间效果的同时为后期MEP系统升级留下了空间。在结构穿梁洞口设计时,由BIM团队根据管线综合结果及结构梁开洞原则预留洞口,利用模型导出图纸,再反提资给结构设计师进行确认并出图。

【BIM大赛获奖案例】浦东美术馆

【BIM大赛获奖案例】浦东美术馆

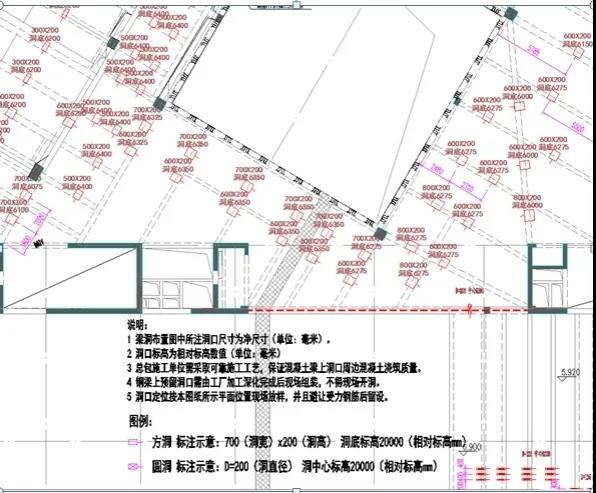

图二 基于管综的结构穿梁洞口设计图

2、周边场地模拟应用

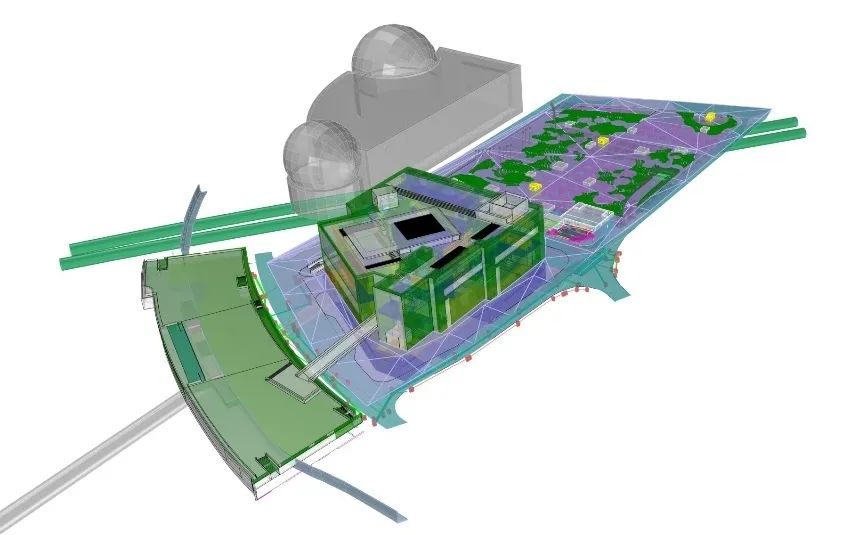

浦东美术馆项目,因场地位于陆家嘴核心区域,周边建筑群与地下交通、管线与物探关系复杂。运用BIM技术对原始地形数据进行搭建与数据整合,并进行三角面建模,绘制地形等高线,结合世界坐标,精确定位周边建筑群落,梳理复杂场地关系,为设计师把控设计提供精准的信息依据。

【BIM大赛获奖案例】浦东美术馆

【BIM大赛获奖案例】浦东美术馆

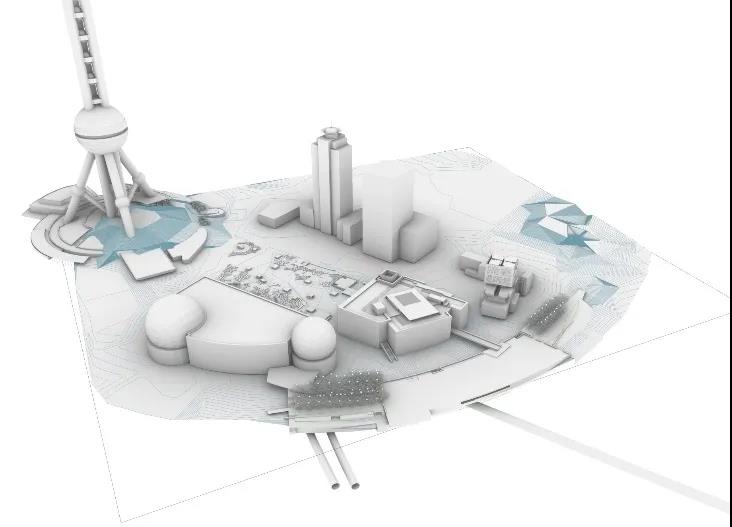

图三 周边环境模拟
