【BIM大赛获奖案例】能源新建凤凰景苑高中项目


中国能源新建凤凰景苑高中项目

中国能源新建凤凰景苑高中项目,位于闵行区颛桥镇景谷路安宁路东北侧。设计为24个教学班,约1200名学生,招生范围为全闵行区。根据上海市《普通中小学校建设标准》(DG/TJ08-12-2004),高中学校24班校舍生均用地指标为22.33平方米,用地面积为26801平方米,生均建筑面积指标为11.09平方米。实际学校的用地面积为21535平方米,远低于现行标准要求。本次设计计容建筑面积为14639平方米,生均建筑面积为12.19平方米,略高于现行标准要求。

学校由教学综合楼(由教学楼、实验楼、办公楼、学生剧场、体育馆食堂、连廊组合而成)、宿舍楼、门卫1、门卫2、垃圾房、变电所以及室外绿化、道路广场、运动场等构成。

本着一次规划、一次实施的建设思想,在工程实施之前对整个校园分为四大功能区,即教学区(教学楼、实验楼)、办公区(办公楼及学生剧场)、生活区(宿舍楼、食堂及体育馆)、运动区(室外运动场、篮球场)。教学区、办公区、生活区通过连廊和道路相互连接。四个区域既相对独立,又通过道路、连廊衔接,既互相分区又相互有机联系。位于基地南侧的教学区与基地西北侧室内体育馆相隔较远,避免产生视觉及噪音上的相互影响。






项目概况

项目地址:上海市闵行区景谷中路102号

项目投资性质:政府投资

项目类型:教育建筑

BIM技术应用阶段:设计和施工阶段

建设单位:上海闵行城市建设投资开发有限公司

设计单位:中能源工程集团(上海)有限公司联合上海天至建筑工程咨询有限公司,上海奎成建筑工程咨询有限公司

施工单位:上海建工七建集团有限公司

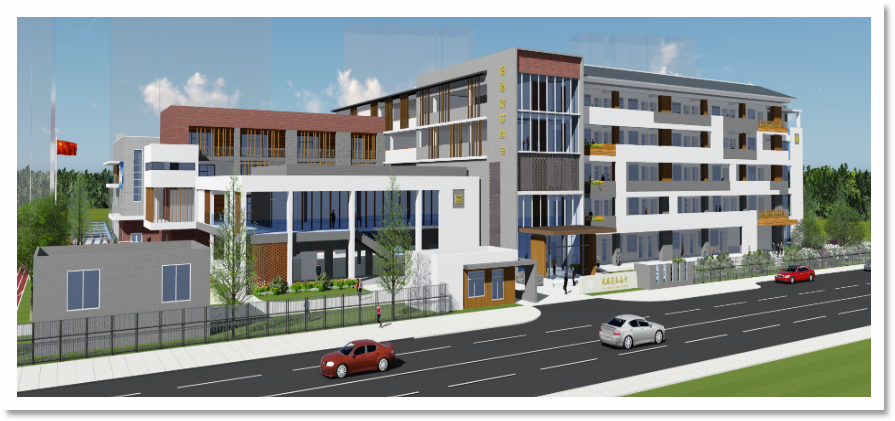

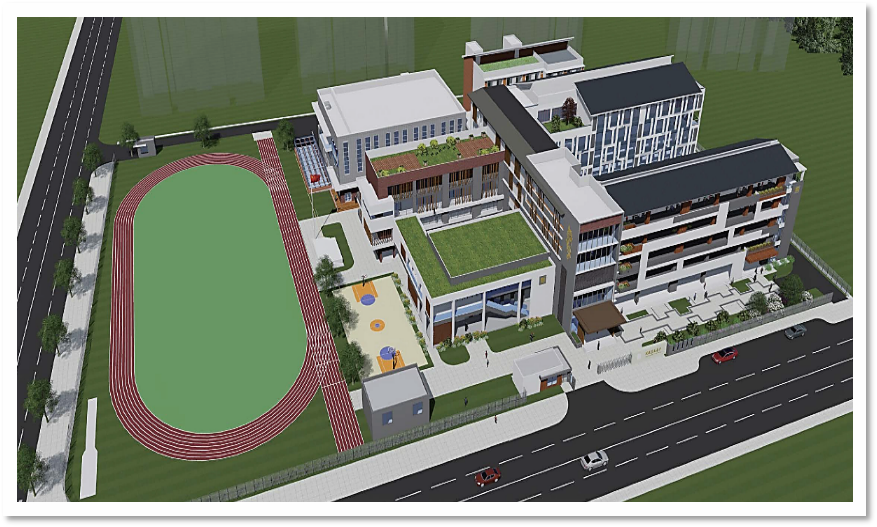

项目效果图▲


BIM技术应用亮点

1.

钢结构BIM应用

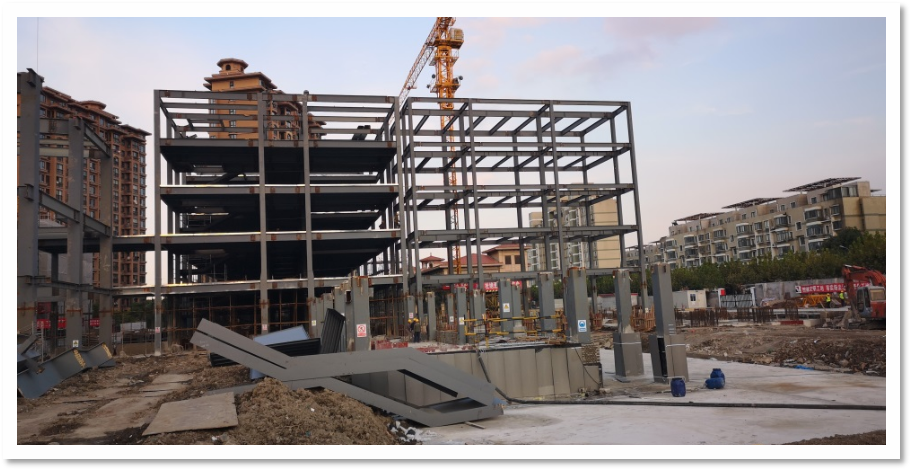

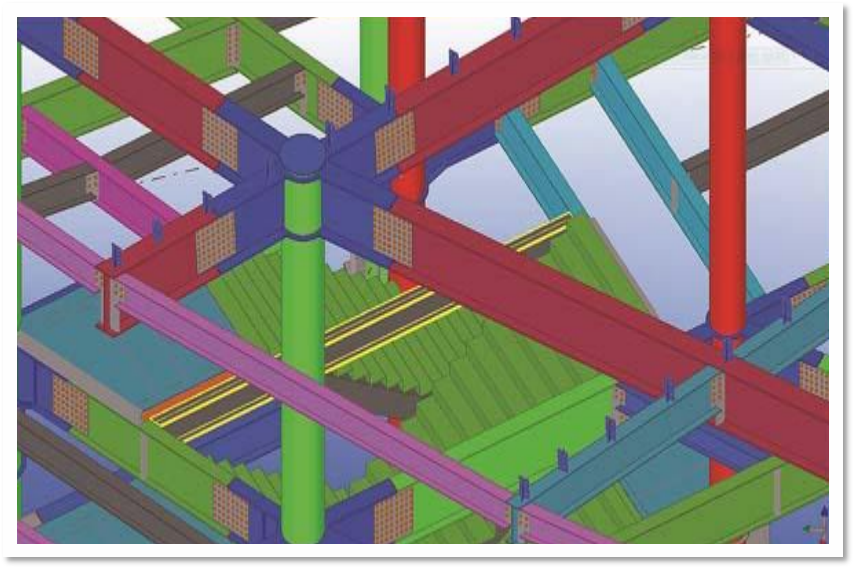

本项目为上海市首批大型钢结构公共建筑之一,整体采用钢结构装配式及BIM技术,如何利用钢结构和混凝土的混合工艺来满足设计功能及外观的要求,是本次设计的难点之一。本项目采用钢结构BIM技术,利用Tekla软件进行建模,可以清楚地看出构件之间的碰撞,提高了设计的质量,为后续的施工节省了时间,保证了工期。





2.

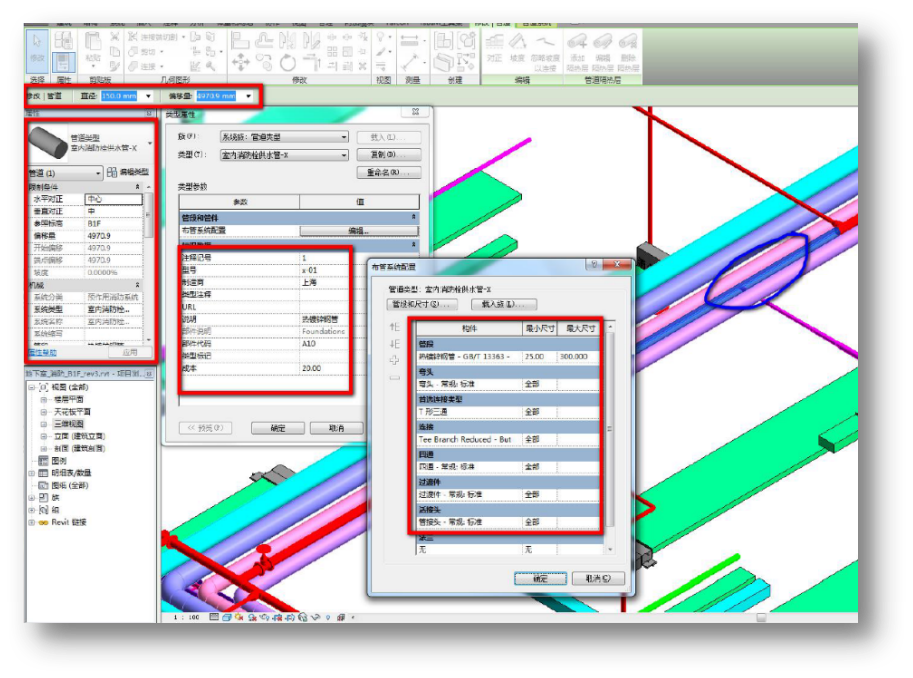

管线综合BIM应用

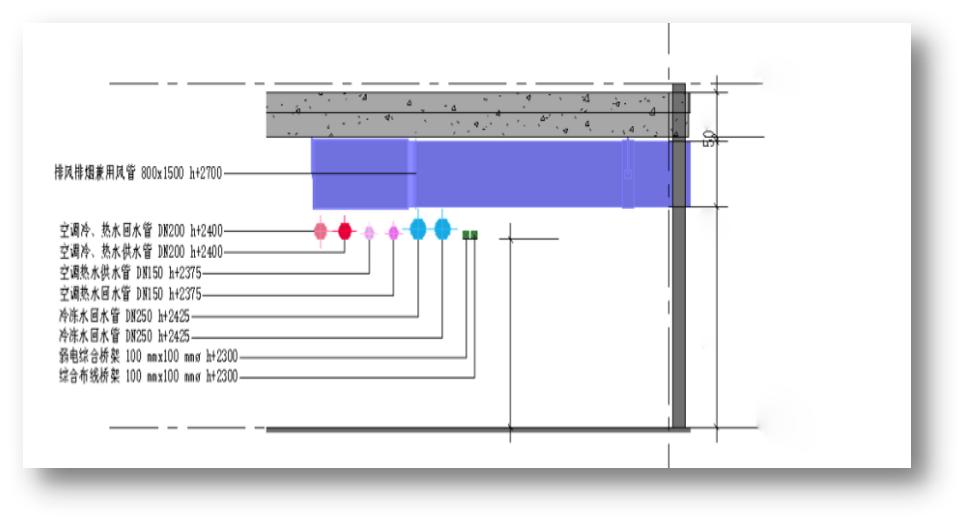

在机电设计阶段,使用BIM技术,逼真的三维模型提供了很好的可视性,BIM技术可以将所有专业放在同一模型中,实施碰撞检测,运用可视化检查碰轻松地发现轻松的发现各管道之间的碰撞情况,在设计的过程中可以直接优化,大大提高了设计的质量。对管线标高进行全面精确的定位,同时以技术手段直观反映楼层净高的分布状态,轻松发现影响净高的瓶颈位置,从而优化设计,精确控制净高及吊顶高度。image.pngimage.png
